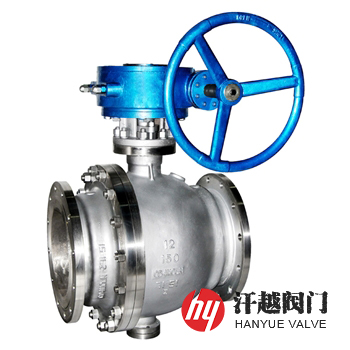

不銹鋼固定球閥產品概述
Q347F、Q347Y不銹鋼固定球閥閥體、連接體、閥桿、球體或閥座等主要零部件采用不銹鋼CF8、CF3、CF8M、CF3M等鑄件或304、304L、316、316L等棒材及鍛件毛坯加工而成。該閥按密封型式分為非金屬密封和金屬硬密封兩種，非金屬密封閥座材料通常選用RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK及DEVLON等，而金屬硬密封不銹鋼固定球閥的球體和閥座則采用不銹鋼材料，并在其表面進行硬化處理。本產品特適用于石油、石化、化工、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線，是酸堿腐蝕性介質首選控制用閥。
不銹鋼固定球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | CF8 | CF3 | CF8M | CF3M |
2 | 連 接 體 | CF8 | CF3 | CF8M | CF3M |
3 | 球 體 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | |||
5 | 閥 桿 | 304 | 304L | 316 | 316L |
6 | 固 定 軸 | 304 | 304L | 316 | 316L |
7 | 填料壓蓋 | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||
9 | 螺 柱 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
10 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
11 | 驅動裝置 | 組合件 | 組合件 | 組合件 | 組合件 |
不銹鋼固定球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T12237-2021 石油、石化及相關工業用的鋼制球閥 | |||
結構長度 | GB/T12221-2005 金屬閥門結構長度 | |||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | |||
檢驗試驗 | GB/T 26480-2011 閥門的檢驗和試驗 | |||
不銹鋼固定球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 25 | 165 | 115 | 85 | 68 | 18-2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 190 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 216 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 241 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 283 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 305 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 356 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 394 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 457 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 533 | 405 | 355 | 320 | 26-2 | 12-26 | |
300 | 610 | 460 | 410 | 378 | 28-2 | 12-26 | |
350 | 686 | 520 | 470 | 428 | 30-2 | 16-26 | |
400 | 762 | 580 | 525 | 490 | 32-2 | 16-30 | |
450 | 864 | 640 | 585 | 550 | 40-2 | 20-30 | |
500 | 914 | 715 | 650 | 610 | 44-2 | 20-33 | |
600 | 1067 | 840 | 770 | 725 | 54-2 | 20-36 | |
700 | 1245 | 910 | 840 | 795 | 42-2 | 24-36 | |
以上為HG/T 20592-2009標準PN16整體鋼制管法蘭連接固定球閥尺寸參數。如需其他尺寸，請來電咨詢！ | |||||||
不銹鋼固定球閥結構圖
如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，操作方式，是否含附件等，本產品有軟密封和金屬硬密封兩種系列，球體有淡化球和噴焊球等，如有特殊要求，咨詢價格時煩請注明。
