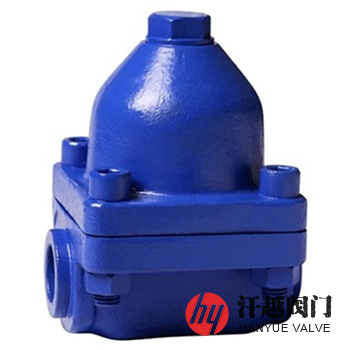

CS17H?可調雙金屬片式蒸汽疏水閥產品概述
CS67H、CS17H可調雙金屬片式蒸汽疏水閥是一種由殼體內凝結水的溫度變化引起雙金屬片變形驅動閥芯的啟閉動作的蒸汽疏水閥，其啟動時，閥處于常開位置，冷態的凝結水和空氣可迅速排放，隨著熱的凝結水流過，雙金屬片被加熱后膨脹，開始動作，推動閥芯靠近閥座，當熱的凝結水不斷排出，溫度接近飽和蒸汽溫度時，閥門關閉，隨后閥內的凝結水將慢慢冷卻，雙金屬片收縮，上游的壓力將重新開啟閥門，冷凝水被排放，循環再次開始。該閥調節排水溫度時，只需打開調整螺母并逆時針轉動調節桿逐漸擰緊，以降低排水溫度，相反，順時針轉動調節桿以增加排水溫度。本產品端部連接結構采用螺紋型或承插焊型，安裝方便，既有熱靜力型蒸汽疏水閥的性能，又具有工作中無蒸汽漏損和排空性能好的特點，工作平穩，動作可靠，噪聲小，使用時間長。
CS17H可調雙金屬片式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 雙金屬片 | A182 304 | A182 304 | A182 304 | A182 316 | A182 316L |
4 | 閥 芯 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
5 | 閥 座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
6 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | A194 8M |
CS17H可調雙金屬片式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
焊接端部 | 承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
CS17H可調雙金屬片式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
L | H | h | W | |||
16 ~ 40 (Class150)20 | 15 | 100 | 102 | 20 | 80 | 2.2 |
20 | 100 | 102 | 20 | 80 | 2.3 | |
25 | 100 | 110 | 23 | 80 | 2.8 | |
32 | 160 | 125 | 32 | 91 | 4.7 | |
40 | 160 | 125 | 32 | 91 | 4.7 | |
50 | 170 | 135 | 38 | 94 | 5.0 | |
CS17H可調雙金屬片式蒸汽疏水閥結構圖
如果你已訂購了我公司生產的雙金屬片式蒸汽疏水閥，安裝使用前必須用氣體吹掃管線，清除污垢、灰塵、雜物等。
